小體積全方位履帶鉆機是一種外形尺寸小、行走靈活、通過能力強、接地比壓小、操作性好的輕型履帶鉆機，特別適合煤礦工作面瓦斯防突孔一類的淺孔鉆探施工。配置的旋轉機架在不移動鉆機架體的情況下實現全方位快速鉆孔作業和跨皮帶鉆孔作業。
一、結構特征
1．鉆機履帶車配置有礦用隔爆兼本質安全型真空電磁起動器、能實現隨機行走，礦用隔爆兼本質安全型真空電磁啟動器具有過載、短路、欠壓、過壓、斷相、漏電等保護功能，使用方便;通過接入不同的傳感器可實現用戶需要的功能，如接入甲烷濃度傳感器可實現瓦斯超限斷電、滿足瓦斯礦井鉆孔作業要求,接入聲光報警器可實現開機預警及行走警示等功能。
2．鉆機配置與主機同壽命的冷卻器，冷卻器與油箱有機結合成一個整體，冷卻器采用具有承受高水壓的蛇形翅齒冷卻管，其冷卻性能優于單一的管式冷卻器和翹板式冷卻器，其冷卻水壓力最大可達3MPa。
3．鉆機采用履帶行走、立柱支撐、全方位旋轉機架結構，一次架設可沿水平-90-+90度、垂直-90~90度全方位鉆孔作業。
4．鉆機水平開孔高度隨機可調，最低開孔高度可低至0.6m,最大開孔高度可根據用戶需求確定。
5．鉆機液壓卡盤采用碟簧夾緊技術，具有夾緊鉆桿能力強、穩定可靠，使用壽命長、碟簧更換方便的特點。
6．鉆機所配置的鉆桿夾持卡瓦可同時適用于園鉆桿、刻槽鉆桿、寬葉片螺旋鉆桿、三棱鉆桿的使用，通過更換卡瓦可使用不同直徑的鉆桿。
7．鉆機推進、起拔系統配有油缸浮動裝置，可有效防止在拆卸鉆桿時拉傷鉆桿連接螺紋在大傾角施工鉆孔時，具有有效防止動力頭下滑的輔助功能。
8．液壓夾持器集成鉆桿導向裝置，可有效對鉆桿進行導向，避免卡瓦對鉆桿造成損傷，導向裝置結構簡單、可靠，導向銅套更換方便。
9．鉆機推進機架導軌采用優質45鋼板表面高頻淬火、硬度高、導軌與拖板滑動接合面采用銅鑲條、耐磨性能好，導軌與拖板之間的間隙可根據銅鑲條的磨損情況進行調節，銅鑲條更換方便。
10．鉆機采用密封式油箱、可有效防止井下雜物進入油箱，污染液壓油。11．具有電纜防拔脫裝置，鉆機行走安全可靠。
12．鉆機導軌設置有隨動角度儀，可實時直觀觀測鉆孔傾角，預留開孔定向儀固定架。

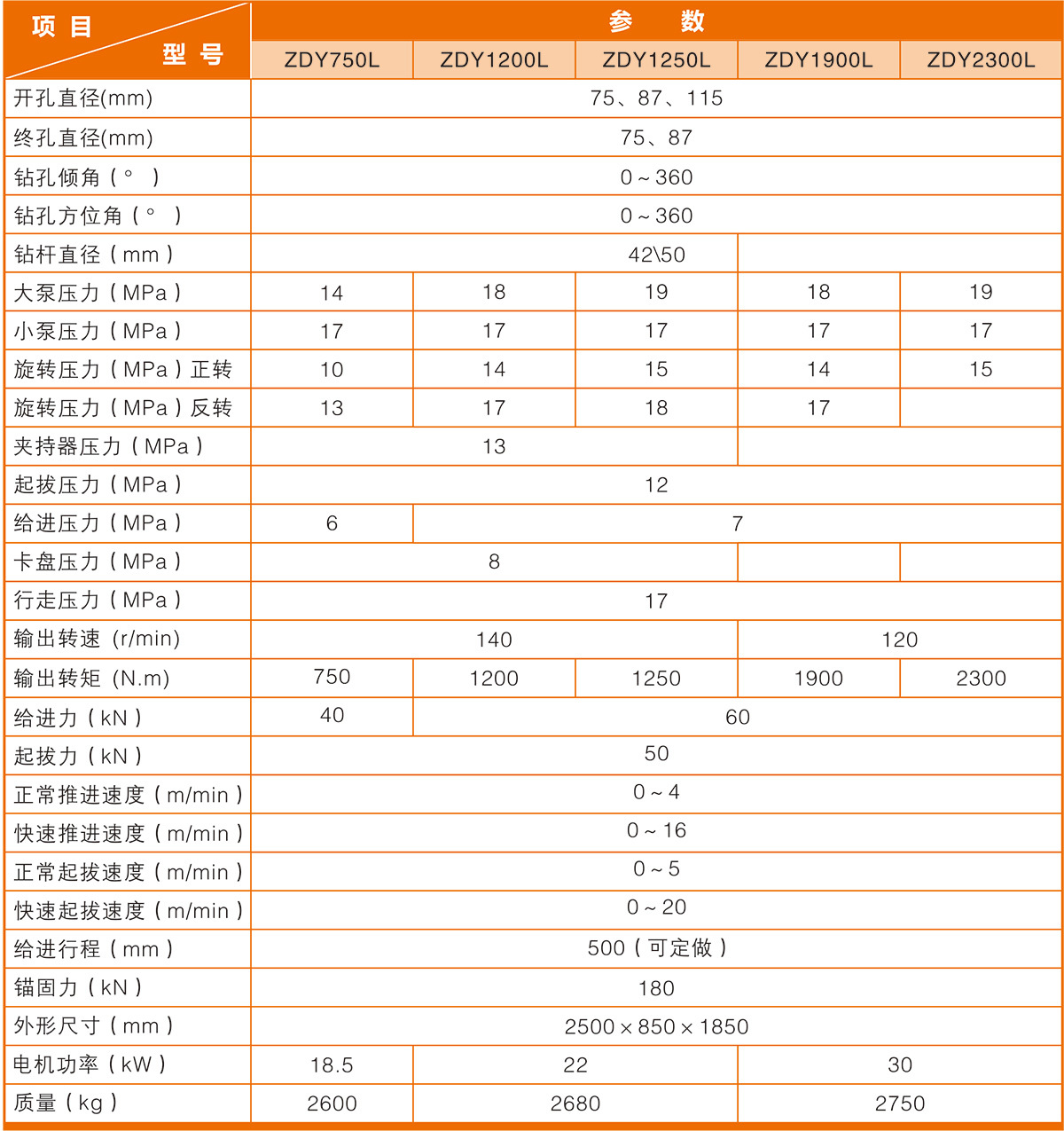

二、主要技術參數
